常见的多路复用技术

为了提高传输线路的利用率，节省信道资源，在广域网(WAN)中广泛使用信道的多路复用技术。

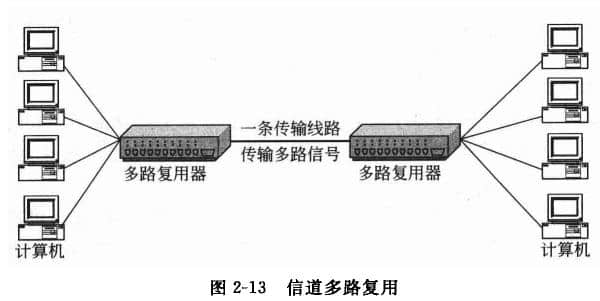

多路复用是指两个或多个终端设备发送数据时，通过多路复用器共享公共信道的一种机制，如图2-13。

多路复用技术有:频分多路复用、时分多路复用、码分多路复用以及波分多路复用等。下面尚品中国网站建设公司主要介绍应用较多的频分多路复用和时分多路复用这两种技术。

1.频分多路复用

频分多路复用(Frequency-Division Multiplexing, FDM)，当传输介质的可用带宽超过要传输信号所需要的总带宽时，可采用频分多路复用技术.采用频分多路复用技术时，输人到多路复用器的信号既可以是数字信号，也可以是模拟信号。

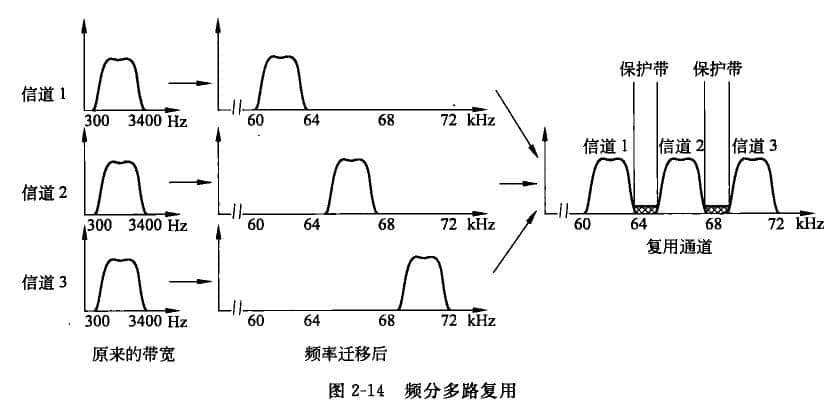

如图2-14所示，在电话通信系统中，每路电话信号的带宽是300 ^-3400Hz.各路信号源输人到多路复用器时，多路复用器通过频带传输技术(频谱搬移)将各路信号调制到物理信道频谱不同的频段上(称之为子信道)。频率分别以4000H:为标准带宽迁移到60-108kH:之间，为使各路信号的带宽互不重叠并预留一定的保护带，各路信号分别以各自的载波频率为中心，在各自带宽的子信道上进行数据传输，实现了信道的复用。 频分多路复用要求总频带宽度要大于各子信道频带宽度之和。所有子信道的频带信号叠加在一起进人公共信道传输，在信号的出口端再利用滤波器将各子信道的频带信号分离出来。

在实际应用中，有线电视台的信号传送就是采用频分多路复用技术，将很多频道的信号通过一条线路传输，用户可以选择收看其中的任何一个频道.ADSL宽带接人技术也是利用频分多路复用技术把普通电话线路所传输的低频信号和高频信号分离，3400Hz以下的低频部分用于电话通信，3400H:以上高频部分用于网络通信。

频分多路复用的优点是信道复用率高，分路方便，是目前模拟通信中常采用的一种复用技术。频分多路复用存在的主要问题依然是各路信号之间的相互干扰。

2.时分多路复用

时分多路复用(Time-Division Multiplexing, TDM)，如果传输介质的数据传翰率超过所要传输数字信号的总数据传输率，则可采用时分多路复用技术，即将一条物理信道按时间分成若干个时间片，轮流地分配给多个信号源使用。每一时间片由复用的一个信号占用。

采用时分多路复用技术，输人到多路复用器的信号一般是数字信号，但也可以是模拟信号。

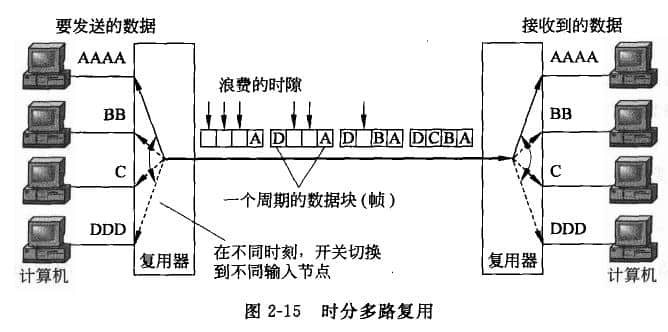

如图2-15所示，发送端有4个终端数字信号，需要通过一条公共传输通道向接收端传送数据。这里以4为固定时隙(1个时隙为1个B)分配每个周期，各路数字信号经过复用器时间切换，每个字符分别占用一个时隙，构成一个传输单位即“帧”。在每个时分周期中，因各路数字信号固定在各自的时隙上，故某时隙接人端没有数据传送时，会产生相应时隙的浪费，由此信道资源的利用率降低。 实际应用中，如PCM通信(Pulse Code Modulation，脉码调制:将连续的模拟信号变换成离散的数字信号，在数字音响中普遍采用)就是采用时分多路复用的技术.电话网络(PSTN)也是基于时分多路复用(TDM)技术使其主干网实现了数字化。
